Тогда исходя из текущих коммуникаций не понимаю зачем пенал с духовым шкафом. Может духовой шкаф под варочной панелью? Зато хоть визуально линия будет и простора больше. Закрытый навесной шкаф рядом с ТВ конечно не очень. Колхозно будет, на мой взгляд. Может или несколько навесных шкафов над всей поверхностью в зоне мойки, а внутри одного из шкафов не будет дверцы (фасада) и внутри стоит телевизор или на кронштейне , чтобы вытягивался из шкафа. А так по мне лучше вообще без навесных шкафов в зоне мойки. Открытые полки не люблю на кухне, все-таки жир и тяжело отмывать.

И обратите внимание, что на Ваших картинках навесные шкафы под потолок. Вам также лучше сделать, а то много углов и пустот на такой небольшой кухне, если не сделаете. Ещё народ «извращается» и при возведении короба делает внутренние ниши, чтобы просто так пространство не пропадало, но это уже нужно на весь концепт смотреть

Первый вариант очень красивый! Телевизор отдельно висящий на стене лучше, чем вместе со шкафчиком, конечно! Я тоже примерно так хотела, пока не узнала о наличии венткороба :)) Т.е. шкафчики так в ряд уже не повесить... А еще вот заметила, что у Вас над варочной панелью два шкафа по 60см. А как вытяжку туда приспособить посередине? Колонна с духовым шкафом мне в принципе нравится, но у меня она никак не вписывается, потому что еще холодильник надо впихнуть...

Закрытый навесной шкаф рядом с ТВ конечно не очень. Колхозно будет, на мой взгляд.

Да, я тоже думаю что это не очень, но мужу жизненно необходима сушилка))

Вытяжку как то так приспособить

Так у нас розетки выведены, на той стене где варочная поверхность и дух.шкаф

Мне все-таки больше нравится, когда нижние шкафы соединяются в углу. Тогда под мойкой левую дверку можно сделать глухой, не открывающейся и без ручки, а правую сделать с открыванием влево. Для этого делают посередине спец. планку и навешивают на нее дверку на спец. петли ( кажется на 120 градусов которые). Тогда получается доступ под мойку удобный.

А может, варочную с мойкой поменять местами?... Тогда сушилка хорошо расположится в правом навесном шкафчике 60см, а над варочной - открытую вытяжку, она более воздушно смотрится.

Мда, розетки и правда неудачно, тяжело что-то придумать. Не знаю как Вы, но мне нравится, когда духовой шкаф и варочная к электричеству присоединяются через вилку. А сама розетка располагается в зоне доступа соседнего шкафа (можно быстро вытащить). Ещё не увидела розетку под варочную панель, у варочной мощность большая и для неё отдельный провод тянут (3х4 или 3х6). Самая неудачная розетка под духовой шкаф, если не использовать пенал, то она попадает на середину фартука и прямо над варочной панелью. Конечно можно ее закрыть и не использовать. А для духового шкафа провести от розетки обычной, только проследить, чтобы не мощный духовой шкаф взяли (розетка должна выдержать). Короче с розетками как-то все более-менее решаемо с минимальными трудозатратами, а вот подводка воды к мойке - вопрос. Заново тянуть - дорого. Можно конечно через соединение протянуть от действующей водорощзетки, но нужен доступ к месту соединению (внутри шкафа). Так то тоже решаемо.

Добрый день! Посудосушитель возможно установить в нижнюю выдвижную секцию. Вот подобный проект.

Ещё не увидела розетку под варочную панель, у варочной мощность большая и для неё отдельный провод тянут (3х4 или 3х6)



Розетка ниже провод торчит без стакана, выведен отдельный провод, все как положено

Ох, а с вент каналом что? Почему вывод не сделан для вытяжка? Мои советы:

1. Все-таки подумайте о замене местами варочной и мойки и убрать пенал. Поговорите с электриком и сантехником. По мне, если распределительную коробку под варочной в лёгком доступе оставить, а для духового шкафа от текущей розетки провести (там штробить-то всего где-то 20см вниз, а далее без штроб в гофре. С сантехником: протянуть на соединениях водорозетки от текущей.

2. При любом раскладе сделайте нормально вывод под вентиляцию, а именно от текущего отверстия в потолок отвод и далее по потолку в узких коробах до нужного места вывода

Просто между прочим: распределительная коробка на потолке при отсутствии люка доступа к ней запрещены согласно требований РФ к электропроводке.

А если телевизор разместить на воздвигаемом коробе? Хватит места для телевизора и глубины шкафа навесного? Провод от действующих розеток под тв легко провести в гофре и они будут только видны при открытии навесистых шкафов в глубине. Зато можно на всю стену уде навесные шкафы повесить. Правда может открывание дверок мешать, но можно двери откидные, а не распашные и технический зазор оставить закрыв декоративной планкой

Еще Ваш вариант с вытяжкой, которая располагается между двумя отдельно висящими шкафами, не удачен. Думаю, что фактический у этих шкафов не будет рёбра жёсткости с одной стороны, так выпил делать нужно под вывод к вентиляции, да и полки из-за этого не будет в навесных шкафах. Зачем тогда такие шкафы нужны? Может все-таки обычный 60см и по бокам шкафы шириной по 30см

Вытяжка будет рециркуляционная, потолок будет из гкл под покраску, там же можно люк при необходимости

Да согласна с вами, я такой вариант со шкафами на 30 по бокам тоже рассматриваю

А по поводу распределительных коробок, многие делают на потолке, так потом ещё и натяжной потолок, как быть в таком случае? Знаю что необходимо их делать вне потолка на стене, желательно в штробы, но в наших панельных домах особо глубоко не проштробишься.

Ой, так если воздвигать короб, то можно ведь рассчитать нишу под телевизор, а значит телевизор не будет мешать открыванию дверей.

Одна голова хорошо, а когда их несколько))спасибо за идею, попробую сконструировать в программе

По поводу натяжных потолков и распределительных коробок внутри этих потолков:

1. Распределительная должна быть в свободном доступе к ней.

2. СНиПы и особенно по электрике писались «кровью», так что каждый принимает сам решение как жить с этим, в том числе с ответственностью перед соседями

3. Исходя из моих ремонтов большинство электриков понимает почему эти требования, но все на авось, да и монтаж быстрее с распределительными коробками

4. А вот электрики, которые на варочную панель протягивают провод 3х2,5-ЗЛО в чистом виде. Вероятность возгорания очень высока при этом!

Вывод: приходится заказчику самому разбираться во всем, в том числе в электрике, чтобы создать безопасный дом

Ну это так, отступление от темы...

Так в этой же нише можно провести от вентиляции вбок ответвление, чтобы поставить решетку и была ещё и естественная вентиляция

Светлана Гаврилова, любопытство взяло: а сколько киловатт в час жрет варочная поверхность, что вы говорите 3х2,5 ей не хватает? О_о

Да так и будем делать с вентиляцией

Потребляемая мощность 7200 вт

Под варочную (электрическую, не газ понятно) ставлю 3х4 провод. Чтоб точно хватило. Мощность разная , есть и 6300, а есть и 7300.

Когечно мощность рассчитана, когда все блины работают. И это ведь может быть. Ну или не знаю 3 из четырёх (не высчитывала). Вот как раз при максимальной нагрузке может пойти подплавление.

Ну и не надо забывать, что гарантия может слететь с Техники, если монтаж был не верен (а в инструкции всегда указано, что электрический провод должен соответствовать мощности).

Вот я недавно ошиблась с духовым шкафом. Для большинства хватает 3*2,5, а тут купила по Акции шкаф и мощность оказалась большая, хорошо, что розетку от застройщика оставила под электроплиту (а в ней все 3*6), к ней и подключила.

А у нас духовой шкаф с потребляемой мощность 3600 вт, подойдёт обычная розетка?

А на линии провода с духовым шкафом есть ещё розетки? Или отдельная линия от щитка до духового шкафа?

Отдельная линия идёт

"Мощность разная , есть и 6300, а есть и 7300."

Это что, проф. оборудование?

Так тут дело не только в проводе (хотя при таких мощностях канеш 3*2,5 не хватит). Во вторичке вообще по 5 киловатт на квартиру, как люди умудряются себе вообще такое ставить?

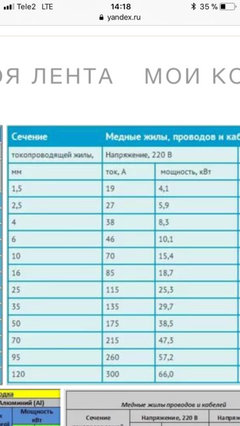

Вот так

«Так тут дело не только в проводе (хотя при таких мощностях канеш 3*2,5 не хватит). Во вторичке вообще по 5 киловатт на квартиру, как люди умудряются себе вообще такое ставить?»

да, и это тоже имеет место быть. Но вот с проводом, то от варочной ведь идёт с сечением большим, чем 2,5. Вот в месте соединения и может быть беда.

zulay_8770

прямо сейчас

Отдельная линия идёт

Все нормально. Провода 3*2,5 хватит

Вообще-то при таких мощностях будет выбивать автоматы и никто никуда не идет))

«Никто никуда не идёт» )))
Для полного успокоения, скажите что у меня все норм

zulay_8770, нам надписи на них не видно. Но раз говорите ВП идет на отдельный кабель, то можете сами глянуть:

http://onlineelektrik.ru/wp-content/uploads/2016/04/vybor_avtomata_po_moshhnosti-600x301.jpg

В принципе могу успокоить тем, что если промахнулись с мощностью автомата, то вы просто ничего не приготовите на плите, пока не замените на больший нужной мощности, а пожара из-за этого не случится.

Вот вижу, что нет ни одного УЗО или диф.автомата. Согласно требованиям они должны быть. Стоят раз в пять дороже, чем простой автомат (у Вас как раз просто автоматы).

Я делаю диф автоматы на следующие группы:

1. Все, что связано с водой. Стиральная машина, посудомоечная, розетки в ванной

2. Все, что куда вода может попасть. Розетки на кухне (фартук)

3. Духовой шкаф, варочная панель

Ну и чтоб не выбивало, на нужное количество ампер ввод (у Вас самый первый идёт и на нем цифра ампер указана), и на каждую группу по потребностям (здесь уже сами исходя из мощности переведите в амперы и посмотрите на автомате цифру, хватает или нет).

Ещё в естественной вентиляции поставьте обратный клапан. Мастера обычно забывают о нем, а он стоит копейки, зато пользы много

Dennise Denny

В принципе могу успокоить тем, что если промахнулись с мощностью автомата, то вы просто ничего не приготовите на плите, пока не замените на больший нужной мощности, а пожара из-за этого не случится.

Не соглашусь. Нужно смотреть сколько ампер стоит на автомате для варочной. Точнее, если автомат больше, чем 27А, то пожар может быть. А если меньше 27А, то включить все блины не получится, будет выбивать

А этот первый 60 А это разве не УЗО?

Не отвечайте, я поняла))

Вообщем первый агрегат с маркировкой 63А, три автомата с маркировкой С10, два с С16, и три - С 25

Явно один автомат из 25А на варочную. Последствия писались выше, повторятся не буду :-)

А вот относительно темы почему нужны УЗО или диф автоматы , то посмотрите в инете и примите решение. В боксе вроде бы место есть, чтобы поставить их

Да я читала про диф автоматы, почему то думала что он у нас и стоит, не до конца изучила эту тему(

"А у нас духовой шкаф с потребляемой мощность 3600 вт"

На С25 включив все 4 конфорки на максимум автомат выбьет минут за 5-7.

Так у Вас ведь можно все поправить. Два автомата меняете на диф автоматы. Только разобраться какие из них связаны с водой. Обычный электрик из ДЕЗа может поменять Вам

У меня в нынешней квартире стоит обычный автомат, иногда использую все 4 конфорки ничего не выбивает, а если включён водонагреватель, плита, холодильник ещё и чайник включить сразу выбивает

Вот такой стоит на всю квартиру

А обычный автомат на сколько стоит? Не этот ли автомат на 40А :-) Конечно нужно паспорт смотреть на варочную. Писала выше, что есть варочные панели на 6000

Вот варочная всего на 4600. Можно спокойно все 4 включать.https://www.mvideo.ru/products/vstraivaemaya-indukcionnaya-panel-bosch-serie-4-pue611bb1e-20037938/specification

Да по всей видимости 40 А
